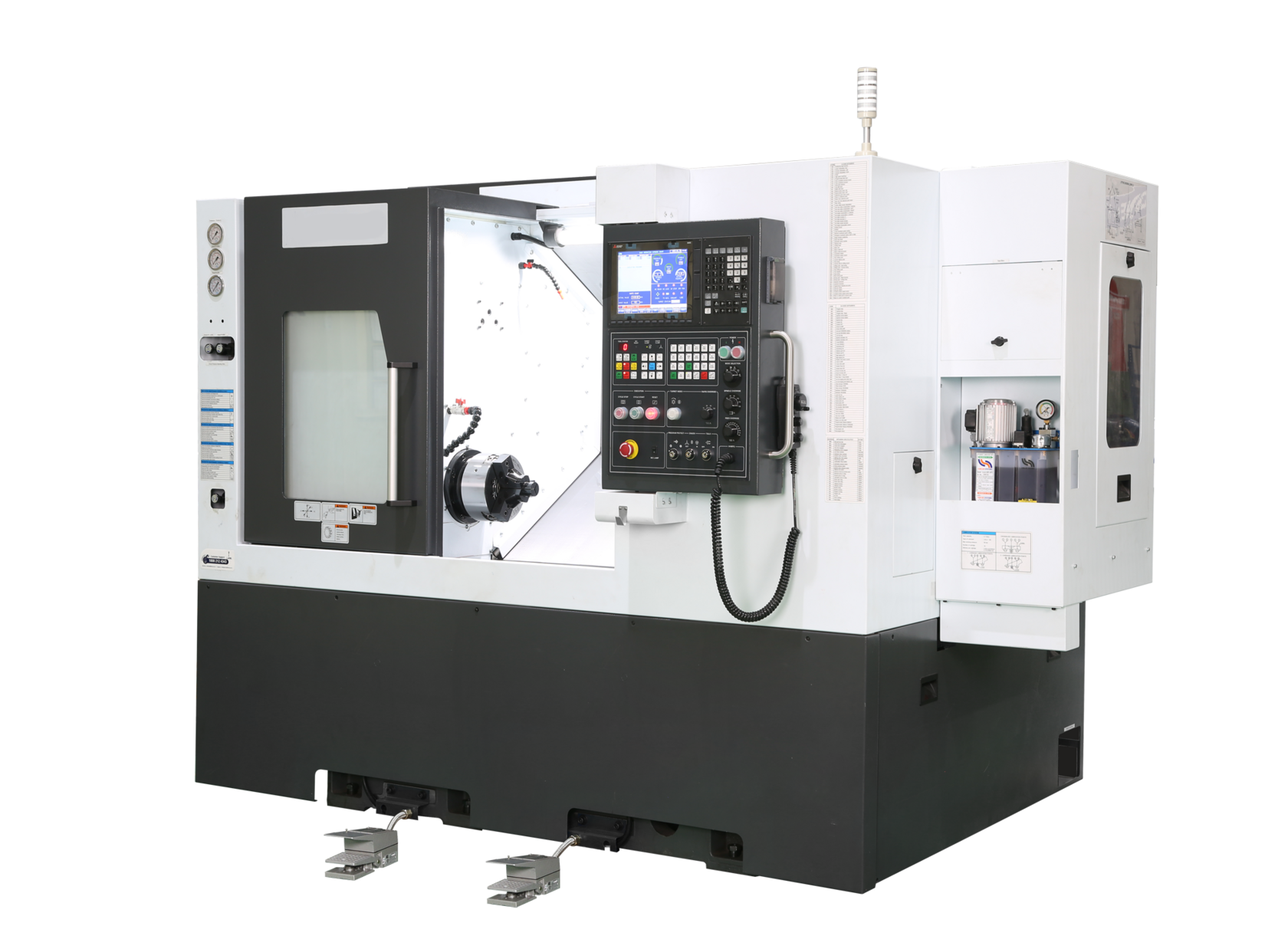

ОБРАБАТЫВАЮЩИЙ ЦЕНТР LL20MY L5
СЕРИЯ LL
ПАРАМЕТР
ЕД ИЗМ
ЗНАЧЕНИЕ
ВМЕСТИМОСТЬ
Max. диаметр обработки над станиной
мм
510
Мax. диаметр патрона
мм
210
Max. диаметр детали
мм
300
Max. длина детали
мм
414
Расстояние между центрами
мм
625
ШПИНДЕЛЬ
Конус шпинделя
тип
A2-8
Отверстие в шпинделе
мм
61
Скорость шпинделя
вр/м
4000
Мощность шпинделя
(Cont./15 Min)
(Cont./15 Min)
кВт
9 / 13.5
ПОДАЧА
Наклон суппорта
-
60° по горизонтали
Поперечное перемещение по оси X
мм
230
Поперечное перемещение по оси Y
мм
±50
Продольное перемещение по оси Z
мм
520
Быстрое перемещение по осям (X/Z)
м/мин
30 / 15 / 30
РЕВОЛЬВЕРНАЯ ГОЛОВКА
Количество позиций
шт
12
Сечение державки инструмента
мм
25 x 25
Max. диаметр хвостика
мм
40
Привод
Сервопривод
Скорость смены позиции
сек
2.3 - 2.5
Мощность активного мотора
кВт
4.82
ЗАДНЯЯ БАБКА
Диаметр пиноли
мм
75
Ход пиноли
мм
100
Конусность пиноли
тип
MT-4
ЧПУ СИСТЕМА
Управление
тип
Siemens
ГАБАРИТЫ
ДхШхВ
мм
2940 x 1788 x 2005
Вес
кг
4500
