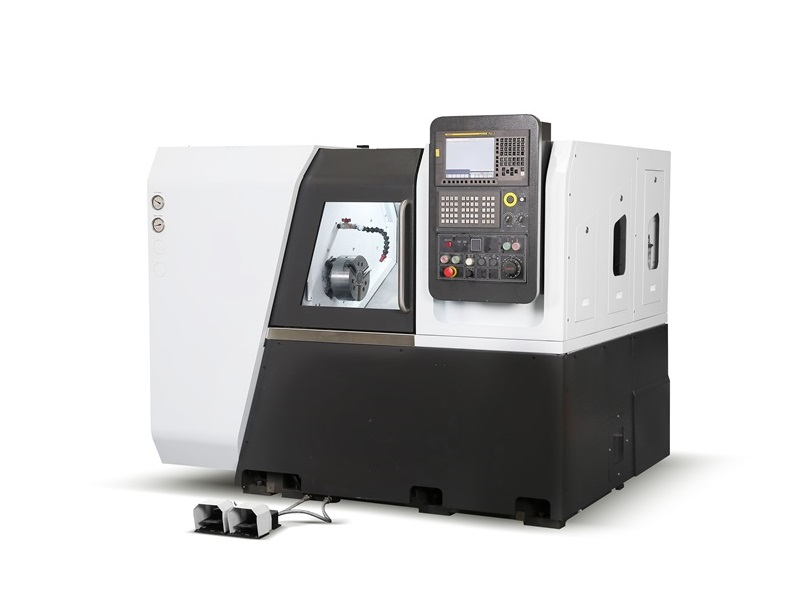

ТОКАРНЫЙ СТАНОК S Turn
ПАРАМЕТР
ЕД ИЗМ
ЗНАЧЕНИЕ
ВМЕСТИМОСТЬ
Max. диаметр обработки над станиной
мм
510
Мax. диаметр патрона
мм
340
Max. диаметр детали
мм
320
Max. длина детали
мм
300
Расстояние между центрами
мм
495
Диаметр патрона
мм
210
ШПИНДЕЛЬ
Конус шпинделя
тип
A2-5, 1/20
Отверстие в шпинделе
мм
54
Скорость шпинделя
вр/м
4500
Мощность шпинделя
(cont. / 15min)
(cont. / 15min)
кВт
5.5 / 7.5 (β6ilc)
ПОДАЧА
Наклон суппорта
-
30° по горизонтали
Поперечное перемещение по оси X
мм
295
Продольное перемещение по оси Z
мм
750
Быстрое перемещение по осям (X/Z)
м/мин
30 / 36
РЕВОЛЬВЕРНАЯ ГОЛОВКА
Количество позиций
шт
8
Сечение державки инструмента
мм
25 x 25
Max. диаметр хвостика
мм
40
Привод
Двусторонний
Скорость смены позиции
сек
меньше 1.0
ЗАДНЯЯ БАБКА
Диаметр пиноли
мм
65
Ход пиноли
мм
80
Конусность пиноли
тип
MT-4
Ход задней бабки
мм
324
