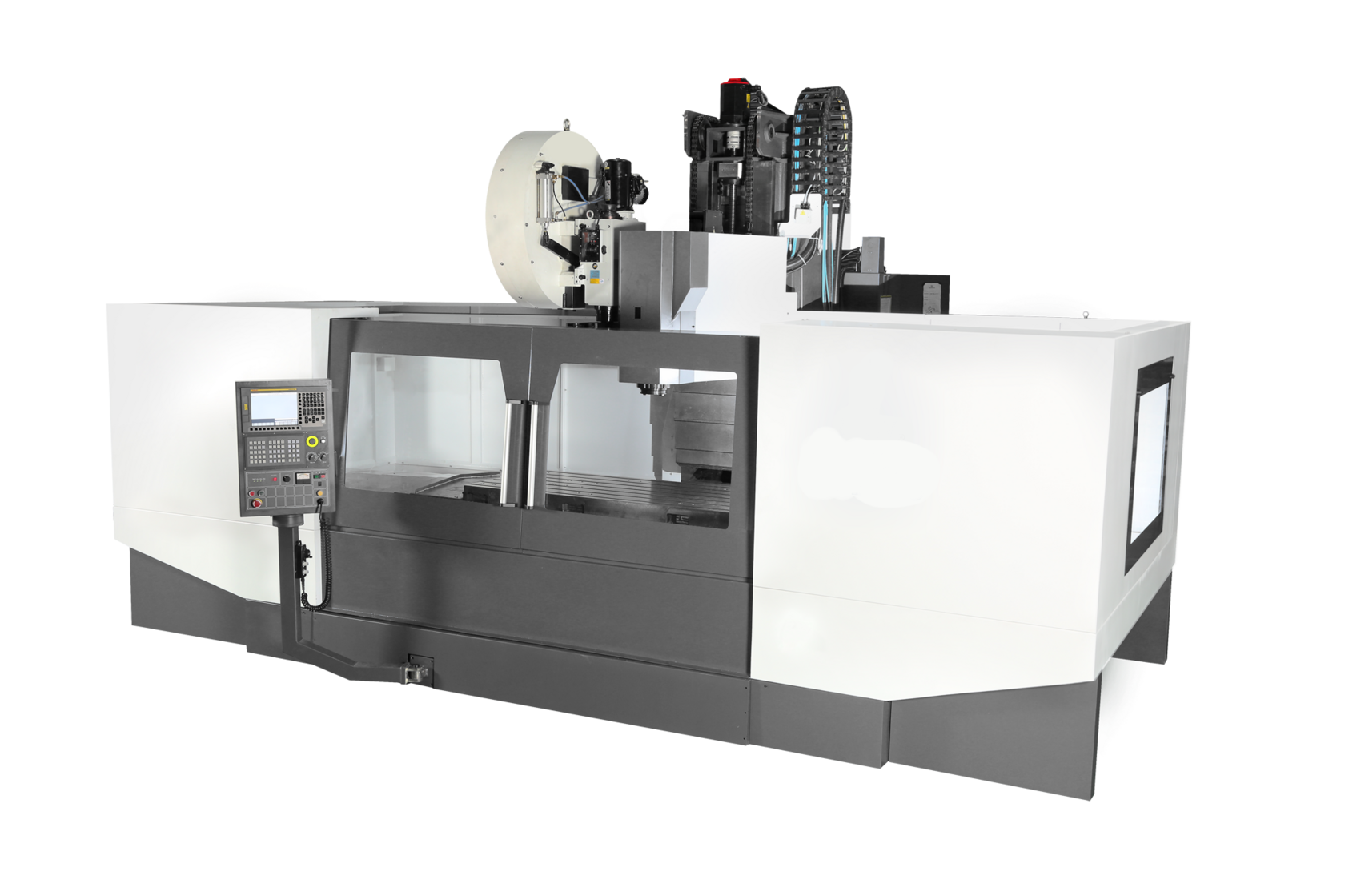

Фрезерный СТАНОК JV 200
СЕРИЯ JV
ПАРАМЕТР
ЕД ИЗМ
ЗНАЧЕНИЕ
РАБОЧАЯ ПОВЕРХНОСТЬ
Х/Y/Z оси
мм
2000 x 900 x 800
Расстояние от конуса шпинделя до верхушки стола
мм
150-950
СТОЛ
Размер стола
мм
2100 X 800
Нагрузка на стол
кг
2500
Размер Т-образного паза / подача
шт. x mm x mm
7 x 18 x 115
ШПИНДЕЛЬ
Конусность отверстия шпинделя
BT 50
Скорость шпинделя
об/мин
5333/4000
Мощность шпинделя
кВт
15/18.5
Максимальный крутящий момент шпинделя
об/м
107.4/177
ПОДАЧА
Быстрое перемещение по осям (X/Y/Z)
м/мин
20 / 20 / 15
Скорость подачи резца
20
м/мин
Диаметр. x Шаг шарикового винта
мм
∅ 50 x 12
АВТО СМЕНА ИНСТРУМЕНТА
Количество инструментов
шт
20
Конфигурация хвостовика
BT-50
-
Макс. диаметр инструмента c учетом соседних
мм
130
Макс. диаметр инструмента без учета соседних
200
мм
Макс. длина инструмента
мм
400
Макс. вес инструмента
20
кг
Время на смену инструмента
сек
4
ГАБАРИТЫ
ДхШхВ
мм
5420 x 4700 x 3500
Вес
кг
17 000
ТОЧНОСТЬ
Точность по осям (X/Y/Z)
мм
0.010
Повторная точность
мм
±0.005
ЧПУ СИСТЕМА
Управление
тип
Mitsubishi/Siemens
/Fanuc
/Fanuc
