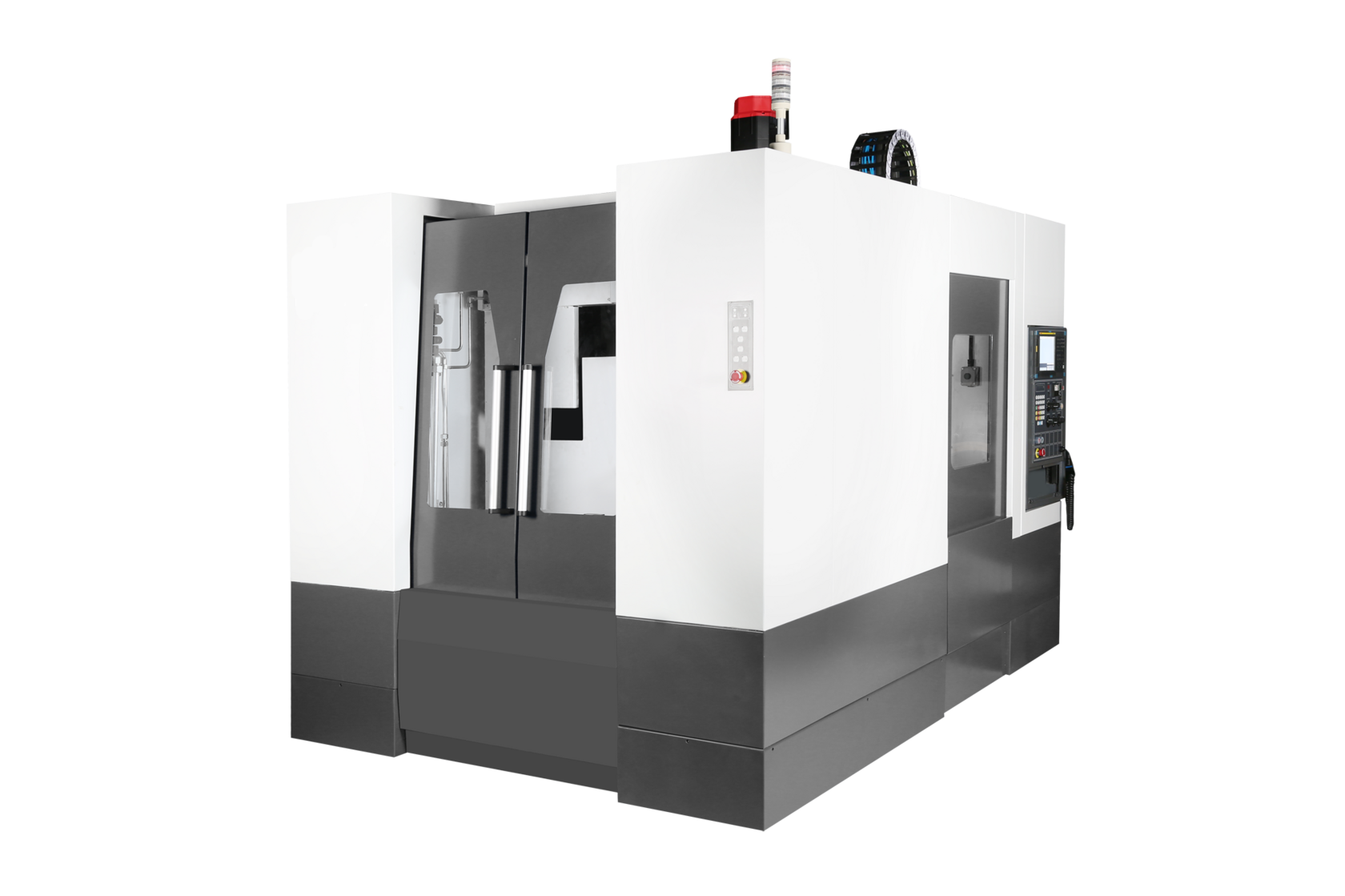

Фрезерный СТАНОК JV 65
СЕРИЯ JV
ПАРАМЕТР
ЕД ИЗМ
ЗНАЧЕНИЕ
РАБОЧАЯ ПОВЕРХНОСТЬ
Х/Y/Z оси
мм
680 x 400 x 500
Расстояние от конуса шпинделя до верхушки стола
мм
150-650
СТОЛ
Размер стола
мм
1050 × 450
Нагрузка на стол
кг
500
Размер Т-образного паза / подача
шт. x mm x mm
4 x 18 x 100
ПАЛЛЕТА
Размер
мм
610 x 400
Количество
мм
2
Максимальная нагрузка
кг
250 каждая
Смена паллеты
Гидравлическая
Размер Т-образного паза / подача
шт. x mm x mm
4 x 14 x 100
Конусность отверстия шпинделя
BBT 40
Смена паллеты
сек
12
ШПИНДЕЛЬ
Конусность отверстия шпинделя
BT40
Скорость шпинделя
об/мин
8000
Мощность шпинделя
кВт
7.5/11
Максимальный крутящий момент шпинделя
об/мин
35.8/70
ПОДАЧА
Быстрое перемещение по осям (X/Y/Z)
м/мин
36/36/24
Скорость подачи резца
10
м/мин
Диаметр. x Шаг шарикового винта
мм
∅ 25 x 12
АВТО СМЕНА ИНСТРУМЕНТА
Количество инструментов
шт
20
Конфигурация хвостовика
BT-40
-
Макс. диаметр инструмента c учетом соседних
мм
80
Макс. диаметр инструмента без учета соседних
125
мм
Макс. длина инструмента
мм
250
Макс. вес инструмента
7
кг
Время на смену инструмента
сек
2.5
ГАБАРИТЫ
ДхШхВ
мм
2750 x 3700 x 2099
Вес
кг
9000
ТОЧНОСТЬ
Точность по осям (X/Y/Z)
мм
±0.005
Повторная точность
мм
±0.003
ЧПУ СИСТЕМА
Управление
тип
Mitsubishi/Siemens
/Fanuc
/Fanuc
