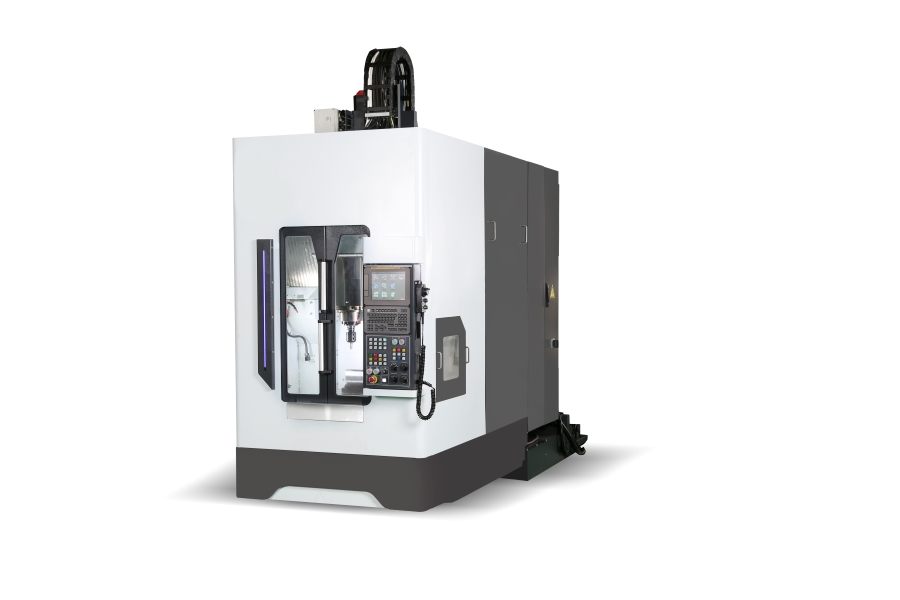

Фрезерный СТАНОК JG 50
СЕРИЯ JG
ПАРАМЕТР
ЕД ИЗМ
ЗНАЧЕНИЕ
РАБОЧАЯ ПОВЕРХНОСТЬ
Х/Y/Z оси
мм
500 x 400 x 400
СТОЛ
Размер стола
мм
650 x 400
Нагрузка на стол
кг
400
Размер Т-образного паза / подача
шт. x mm x mm
3 x 14 x 125
ШПИНДЕЛЬ
Конусность отверстия шпинделя
HSK A50
Скорость шпинделя
об/мин
16 000
Мощность шпинделя
S1/S6 (10% -10 min)
S1/S2 (10 min)
S1/S6 (10% -10 min)
S1/S2 (10 min)
7.5 / 11
11/18.5
Максимальный крутящий момент шпинделя
S1/S6 (10% -10 min)
S1/S2 (10 min)
S1/S6 (10% -10 min)
S1/S2 (10 min)
31.1 / 80.8
17.5/29.4
ПОДАЧА
Быстрое перемещение по осям (X/Y/Z)
м/мин
60/60/60
Скорость подачи резца
20
м/мин
Направляющие
-
LM Guides
АВТО СМЕНА ИНСТРУМЕНТА
Количество инструментов
шт
26
Конфигурация хвостовика
HSK A50
-
Макс. диаметр инструмента c учетом соседних
мм
80
Макс. длина инструмента
мм
320
Макс. вес инструмента
3.5
кг
Время на смену инструмента
сек
1
ГАБАРИТЫ
ДхШхВ
мм
1300 x 4500 x 2900
Вес
кг
6000
ТОЧНОСТЬ
Точность по осям (X/Y/Z)
мм
±0.004
Повторная точность
мм
±0.004
ЧПУ СИСТЕМА
Управление
тип
Fanuc
